百度apollo自动驾驶planning代码学习-Apollo planning/common/path/DiscretizedPath类代码解析
鉴于Apollo planning代码量较大,将Apollo/modules/planning路径下的代码逐个击破,先从简单的开始。对discretized_path.cc/.h/_test.cc进行解析discretized_path.h主要是声明DiscretizedPath类;discretized_path.cc主要是DiscretizedPath类的定义,也就是实现;discretize
鉴于Apollo planning模块代码量较大,将Apollo/modules/planning路径下的代码逐个击破,先从简单的开始。

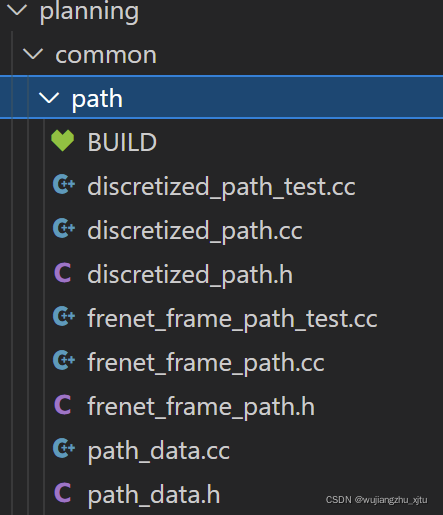

对discretized_path.cc/.h/_test.cc进行解析
discretized_path.h主要是声明DiscretizedPath类;
discretized_path.cc主要是DiscretizedPath类的定义,也就是实现;
discretized_path_test.cc是针对DiscretizedPath类功能实现的单元测试,主要利用google gtest库,了解该代码对DiscretizedPath类的使用方法和作用会更加熟悉。
DiscretizedPath类主要是实现离散路径点的存放,能返回其size,路径总长度,以及给定一个纵向位置s能正向(s增大的方向)或能反向插值出中间点的路径信息。
1. discretized_path.cc代码详解
/******************************************************************************
定义了一个DiscretizedPath离散路径类,实现
*****************************************************************************/
#include "modules/planning/common/path/discretized_path.h"
#include <algorithm>
#include "cyber/common/log.h"
#include "modules/common/math/linear_interpolation.h"
namespace apollo {
namespace planning {
//使用路径点类,一种数据结构由.proto文件生成的一种数据结构类
//详细参见proto文件定义,modules\common\proto\pnc_point.proto
using apollo::common::PathPoint;
//DiscretizedPath类构造函数,参数就是路径点的vector容器,其实就是将一系列路径点加载进来
DiscretizedPath::DiscretizedPath(std::vector<PathPoint> path_points)
: std::vector<PathPoint>(std::move(path_points)) {}
//获取离散点路径的总长度,如果离散点容器为空返回0,否则返回最后一个点的纵向位置station减去第一个
//点的纵向位置station就是路径的总长度
double DiscretizedPath::Length() const {
if (empty()) {
return 0.0;
}
return back().s() - front().s();
}
//在离散的路径点之间正向线性插值得到给定s的点的信息,输入参数也是某个指定的纵向位置path_s
PathPoint DiscretizedPath::Evaluate(const double path_s) const {
//是否非空?
ACHECK(!empty());
//找到刚好纵向位置小于path_s的点,也就是path_s的下边界点
auto it_lower = QueryLowerBound(path_s);
//如果下边界点就是起始点,返回起始点
if (it_lower == begin()) {
return front();
}
//如果下边界点就是最后一个点就返回最后一个点
if (it_lower == end()) {
return back();
}
//实际上就是线性插值,用下边界和上一个点线性插值得到给定纵向位置点的路径点信息(x,y,theta,kappa
//等)
return common::math::InterpolateUsingLinearApproximation(*(it_lower - 1),
*it_lower, path_s);
}
//查询下边界函数,输入参数是某个特定的纵向位置值path_s,找到路径点容器中刚好小于path_s的点
std::vector<PathPoint>::const_iterator DiscretizedPath::QueryLowerBound(
const double path_s) const {
//这是内嵌了一个函数?找到刚小于path_s的点
auto func = [](const PathPoint &tp, const double path_s) {
return tp.s() < path_s;
};
//正向遍历路径点,找到刚好不小于path_s的第一个点
return std::lower_bound(begin(), end(), path_s, func);
}
//在离散的路径点之间逆向线性插值得到给定s的点的信息,输入参数也是某个指定的纵向位置path_s
PathPoint DiscretizedPath::EvaluateReverse(const double path_s) const {
ACHECK(!empty());
auto it_upper = QueryUpperBound(path_s);
if (it_upper == begin()) {
return front();
}
if (it_upper == end()) {
return back();
}
return common::math::InterpolateUsingLinearApproximation(*(it_upper - 1),
*it_upper, path_s);
}
//查询上边界函数,输入参数是某个特定的纵向位置值path_s,找到路径点容器中刚好大于path_s的点
std::vector<PathPoint>::const_iterator DiscretizedPath::QueryUpperBound(
const double path_s) const {
auto func = [](const double path_s, const PathPoint &tp) {
return tp.s() < path_s;
};
//逆向遍历路径点,找到刚好不大于path_s的第一个点
return std::upper_bound(begin(), end(), path_s, func);
}
} // namespace planning
} // namespace apollo
2. discretized_path_test.cc
然后planning/common/path/下还有个discretized_path_test.cc主要就是Apollo用于单元测试,测试这个DiscretizedPath类能否实现给定s,然后根据离散路径点线性插值出给定s处路径点信息的功能。
介绍下google gtest
玩转Google开源C++单元测试框架Google Test系列(gtest)之一 - 初识gtest
TEST这个宏,它有两个参数,官方的对这两个参数的解释为:[TestCaseName,TestName]
EXPECT_EQ,EXPECT_DOUBLE_EQ判断两个参数是否相等,一个是判断整数,一个是判断浮点数
对代码的解析看代码下方的手写笔记
#include "modules/planning/common/path/discretized_path.h"
#include "cyber/common/log.h"
#include "gtest/gtest.h"
#include "modules/common/util/point_factory.h"
namespace apollo {
namespace planning {
//PathPoint是路径点类
using apollo::common::PathPoint;
//PointFactory是点工厂类,可以直接造路径点速度点数据结构
using apollo::common::util::PointFactory;
//TEST是google gtest库的函数,专门做单元测试
//就是做一个正向的路径点插值测试
TEST(DiscretizedPathTest, basic_test) {
const double s1 = 0.0;
const double s2 = s1 + std::sqrt(1.0 + 1.0);
const double s3 = s2 + std::sqrt(1.0 + 1.0);
const double s4 = s3 + std::sqrt(1.0 + 1.0);
PathPoint p1 = PointFactory::ToPathPoint(0.0, 0.0, 0.0, s1);
PathPoint p2 = PointFactory::ToPathPoint(1.0, 1.0, 0.0, s2);
PathPoint p3 = PointFactory::ToPathPoint(2.0, 2.0, 0.0, s3);
PathPoint p4 = PointFactory::ToPathPoint(3.0, 3.0, 0.0, s4);
std::vector<PathPoint> path_points{p1, p2, p3, p4};
DiscretizedPath discretized_path(path_points);
EXPECT_EQ(discretized_path.size(), 4);
EXPECT_DOUBLE_EQ(discretized_path.Length(), std::sqrt(1.0 + 1.0) * 3.0);
auto eval_p1 = discretized_path.Evaluate(0.0);
EXPECT_DOUBLE_EQ(eval_p1.s(), 0.0);
EXPECT_DOUBLE_EQ(eval_p1.x(), 0.0);
EXPECT_DOUBLE_EQ(eval_p1.y(), 0.0);
auto eval_p2 = discretized_path.Evaluate(0.3 * std::sqrt(2.0));
EXPECT_DOUBLE_EQ(eval_p2.s(), 0.3 * std::sqrt(2.0));
EXPECT_DOUBLE_EQ(eval_p2.x(), 0.3);
EXPECT_DOUBLE_EQ(eval_p2.y(), 0.3);
auto eval_p3 = discretized_path.Evaluate(1.8);
EXPECT_DOUBLE_EQ(eval_p3.s(), 1.8);
EXPECT_DOUBLE_EQ(eval_p3.x(), (1.0 + 0.8) / std::sqrt(2));
EXPECT_DOUBLE_EQ(eval_p3.y(), (1.0 + 0.8) / std::sqrt(2));
auto eval_p4 = discretized_path.Evaluate(2.5);
EXPECT_DOUBLE_EQ(eval_p4.s(), 2.5);
EXPECT_DOUBLE_EQ(eval_p4.x(), (2.0 + 0.5) / std::sqrt(2));
EXPECT_DOUBLE_EQ(eval_p4.y(), (2.0 + 0.5) / std::sqrt(2));
discretized_path.clear();
EXPECT_EQ(discretized_path.size(), 0);
}
TEST(DiscretizedPathTest, reverse_case) {
const double s1 = 0.0;
const double s2 = s1 - std::sqrt(1.0 + 1.0);
const double s3 = s2 - std::sqrt(1.0 + 1.0);
const double s4 = s3 - std::sqrt(1.0 + 1.0);
PathPoint p1 = PointFactory::ToPathPoint(0.0, 0.0, 0.0, s1);
PathPoint p2 = PointFactory::ToPathPoint(1.0, 1.0, 0.0, s2);
PathPoint p3 = PointFactory::ToPathPoint(2.0, 2.0, 0.0, s3);
PathPoint p4 = PointFactory::ToPathPoint(3.0, 3.0, 0.0, s4);
std::vector<PathPoint> path_points{p1, p2, p3, p4};
DiscretizedPath discretized_path(path_points);
EXPECT_EQ(discretized_path.size(), 4);
EXPECT_DOUBLE_EQ(discretized_path.Length(), -std::sqrt(1.0 + 1.0) * 3.0);
auto eval_p1 = discretized_path.EvaluateReverse(0.0);
EXPECT_DOUBLE_EQ(eval_p1.s(), 0.0);
EXPECT_DOUBLE_EQ(eval_p1.x(), 0.0);
EXPECT_DOUBLE_EQ(eval_p1.y(), 0.0);
auto eval_p2 = discretized_path.EvaluateReverse(-0.3 * std::sqrt(2.0));
EXPECT_DOUBLE_EQ(eval_p2.s(), -0.3 * std::sqrt(2.0));
EXPECT_DOUBLE_EQ(eval_p2.x(), 0.3);
EXPECT_DOUBLE_EQ(eval_p2.y(), 0.3);
auto eval_p3 = discretized_path.EvaluateReverse(-1.8);
EXPECT_DOUBLE_EQ(eval_p3.s(), -1.8);
EXPECT_DOUBLE_EQ(eval_p3.x(), (1.0 + 0.8) / std::sqrt(2));
EXPECT_DOUBLE_EQ(eval_p3.y(), (1.0 + 0.8) / std::sqrt(2));
auto eval_p4 = discretized_path.EvaluateReverse(-2.5);
EXPECT_DOUBLE_EQ(eval_p4.s(), -2.5);
EXPECT_DOUBLE_EQ(eval_p4.x(), (2.0 + 0.5) / std::sqrt(2));
EXPECT_DOUBLE_EQ(eval_p4.y(), (2.0 + 0.5) / std::sqrt(2));
discretized_path.clear();
EXPECT_EQ(discretized_path.size(), 0);
}
} // namespace planning
} // namespace apollo
现在把这部分代码截出来单独跑一下单元测试,测试DiscretizedPath类的功能是否实现,顺便掌握一下DiscretizedPath类的使用方法。
3.用CMake跑DiscretizedPath类的单元测试
apollo/modules/planning/common/path/DiscretizedPath类单元测试的cmake实现-C++文档类资源-CSDN下载
代码已经上传,参考上述链接。
测试环境:ubuntu 18.04 c++ cmake编译方式
新建一个测试工程文件夹My_Discrete_path_test

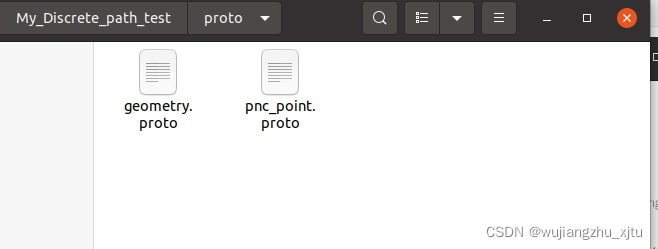

其中包含build空文件夹,CMakeList编译规则, deps存放依赖的apollo其他模块代码全截出来放到这,proto存放单元测试需要用到.proto文件,src里就一个main.cc
CMakeist里需要定义对google gtest库,absl,gflag,glog,protobuf,eigen库的依赖,你的计算机上也需要安装这些库,然后要修改deps里部分原本apollo的代码依赖头文件路径,保证这个工程文件夹可以与apollo源代码完全分开独立运行。具体实现可以下载第3节开头的链接代码。
然后原本在discretized_path_test.cc 里定义的TEST都放到main.cc里
同时main.cc里主函数如下:
int main(int argc,char **argv)
{
testing::InitGoogleTest(&argc,argv);
return RUN_ALL_TESTS();
}
上述代码的意思就是把main.cc里定义的所有TEST全部跑一下,检测程序的输出是否等于预先给定的正确结果,主要是检测在离散路径点中给定一个纵向位置s去里面线性插值,能否得到正确的s,x,y,z
上述都准备好后,进入build文件夹打开终端执行以下命令:
cmake ..
make -j6
./DiscretizedPathTest

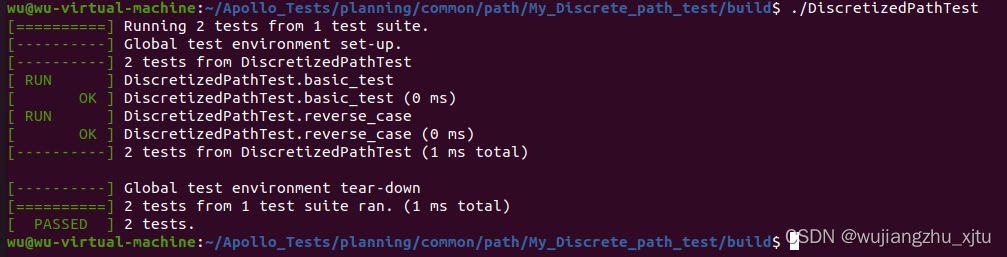

运行效果如下:
可以看到正向插值测试,和反向插值测试都PASSED了,测试全部通过。
倘若我修改一下代码:
本来eval_p2就是离散路径点p1p2p3p4正向插值出的点,eval_p2是p1p2p3p4上纵向位置s=0.3*m处的点,由上图可知,
eval_p2点的x应该是0.3,那我现在把main.cc里TEST(原本在discretized_path_test.cc 里定义,拷贝到main.cc里)变成判断eval_p2的x是否为0.4,那肯定TEST会不通过
auto eval_p2 = discretized_path.Evaluate(0.3 * std::sqrt(2.0));
EXPECT_DOUBLE_EQ(eval_p2.s(), 0.3 * std::sqrt(2.0));
//EXPECT_DOUBLE_EQ(eval_p2.x(), 0.3);
EXPECT_DOUBLE_EQ(eval_p2.x(), 0.4);
EXPECT_DOUBLE_EQ(eval_p2.y(), 0.3);

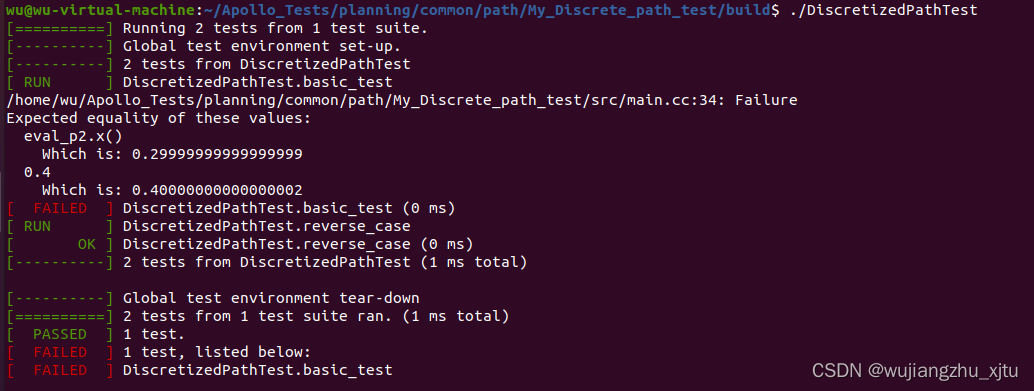

再次运行
果然TEST1-basic_test 就没有通过,原因就是插值出来eval_p2点的x为0.3,而测试预先给定0.4不相等。
同时我们也可以通过单元测试代码discretized_path_test.cc了解到DiscretizedPath类的用法及功能:
1.将路径点构成PathPoint类型数据vector容器{(x0,y0,z0,s0),(x1,y1,z1,s1),...} vector容器名path_points,然后DiscretizedPath类构造函数直接将path_points move到类对象discretized_path里
PathPoint p1 = PointFactory::ToPathPoint(0.0, 0.0, 0.0, s1);
PathPoint p2 = PointFactory::ToPathPoint(1.0, 1.0, 0.0, s2);
PathPoint p3 = PointFactory::ToPathPoint(2.0, 2.0, 0.0, s3);
PathPoint p4 = PointFactory::ToPathPoint(3.0, 3.0, 0.0, s4);
std::vector<PathPoint> path_points{p1, p2, p3, p4};
apollo::planning::DiscretizedPath discretized_path(path_points);
2.DiscretizedPath类对象discretized_path返回离散路径点的个数
discretized_path.size()
3.DiscretizedPath类对象discretized_path返回离散路径总长度
discretized_path.Length()
4.给定纵向位置s在离散路径点序列中正向线性插值出插值点处x,y,z,s
类对象discretized_path调用成员函数.Evaluate(),参数1.8的含义就是插值并查询离散路径上纵向位置为1.8m的路径点的信息
正向插值,即s增大的路径点方向
auto eval_p3 = discretized_path.Evaluate(1.8);
EXPECT_DOUBLE_EQ(eval_p3.s(), 1.8);
EXPECT_DOUBLE_EQ(eval_p3.x(), (1.0 + 0.8) / std::sqrt(2));
EXPECT_DOUBLE_EQ(eval_p3.y(), (1.0 + 0.8) / std::sqrt(2));
5.给定纵向位置s在离散路径点序列中反向线性插值出插值点处x,y,z,s
类对象discretized_path调用成员函数.EvaluateReverse(),参数-1.8的含义就是插值并查询离散路径上纵向位置为-1.8m的路径点的信息
反向插值,即s减小的路径点方向
auto eval_p3 = discretized_path.EvaluateReverse(-1.8);
EXPECT_DOUBLE_EQ(eval_p3.s(), -1.8);
EXPECT_DOUBLE_EQ(eval_p3.x(), (1.0 + 0.8) / std::sqrt(2));
EXPECT_DOUBLE_EQ(eval_p3.y(), (1.0 + 0.8) / std::sqrt(2));
